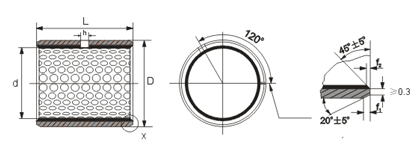

| SF-2系列軸承標(biāo)準(zhǔn)尺寸 | ||||||||||||||||||
 | ||||||||||||||||||
| Unit(單位):mm | ||||||||||||||||||
| d | D | 軸徑 | 座孔H7 | 壁厚 | h油孔 | f1 | f2 | |||||||||||
| 最小 | 最大 | 10 | 15 | 20 | 25 | 30 | 35 | 40 | 45 | 50 | 60 | |||||||
| 10 | 12 | 10-0.022 | 12+0.018 | 0.955 | 0.980 | 4 | 0.6 | 0.3 | 1010 | 1015 | Unit(單位):mm | |||||||
| d | D | Shaft | BoreH7 | Wall Thickness | h Lubricating | f1 | f2 | |||||||||||
| Min. | Max. | 10 | 15 | 20 | 25 | 30 | 35 | 40 | 45 | 50 | 60 | |||||||
| 10 | 12 | 10-0.022 | 12+0.018 | 0.955 | 0.980 | 4 | 0.6 | 0.3 | 1010 | 1015 | 1020 | |||||||
| 12 | 14 | 12-0.027 | 14+0.018 | 1210 | 1215 | 1220 | ||||||||||||
| 14 | 16 | 14-0.027 | 16+0.018 | 1415 | 1420 | |||||||||||||
| 15 | 17 | 15-0.027 | 17+0.018 | 1515 | 1520 | 1525 | ||||||||||||
| 16 | 18 | 16-0.027 | 18+0.018 | 1615 | 1620 | 1625 | ||||||||||||
| 18 | 20 | 18-0.027 | 20+0.021 | 1815 | 1820 | 1825 | ||||||||||||
| 20 | 23 | 20-0.033 | 23+0.021 | 1.445 | 1.475 | 0.6 | 0.4 | 2015 | 2020 | 2025 | 2030 | |||||||
| 22 | 25 | 22-0.033 | 25+0.021 | 2215 | 2225 | |||||||||||||
| 25 | 28 | 25-0.033 | 28+0.021 | 6 | 2515 | 2520 | 2525 | 2530 | ||||||||||
| 28 | 32 | 28-0.033 | 32+0.025 | 1.935 | 1.970 | 1.2 | 0.4 | 2820 | 2830 | |||||||||
| 30 | 34 | 30-0.033 | 34+0.025 | 3020 | 3025 | 3030 | 3035 | |||||||||||
| 35 | 39 | 35-0.039 | 39+0.025 | 3520 | 3530 | 3535 | ||||||||||||
| 40 | 44 | 40-0.039 | 44+0.025 | 8 | 4020 | 4030 | 4035 | 4040 | 4050 | |||||||||
| 45 | 50 | 45-0.039 | 50+0.025 | 2.415 | 2.460 | 1.8 | 0.6 | 4520 | 4530 | 4540 | 4545 | 4550 | ||||||
| 50 | 55 | 50-0.039 | 55+0.030 | 5030 | 5040 | 5050 | 5060 | |||||||||||
| 55 | 60 | 55-0.046 | 60+0.030 | 5530 | 5540 | 5550 | 5560 | |||||||||||
| 60 | 65 | 60-0.0463 | 65+0.030 | 6030 | 6040 | 6050 | 6060 | |||||||||||
| Unit(單位):mm | ||||||||||||||||||
| d | D | Shaft | BoreH7 | Wall Thickness | h Lubricating | f1 | f2 |
-0.40 | ||||||||||
| Min. | Max. | 40 | 50 | 60 | 80 | 90 | 95 | 100 | 110 | 120 | ||||||||
| 65 | 70 | 65-0.046 | 70+0.030 | 2.415 | 2.460 | 8 | 1.8 | 0.6 | 6540 | 6560 | ||||||||
| 70 | 75 | 70-0.046 | 75+0.030 | 7040 | 7050 | 7080 | ||||||||||||
| 75 | 80 | 75-0.046 | 80+0.03 | 7540 | 7560 | 7580 | ||||||||||||
| 80 | 85 | 80-0.046 | 85+0.035 | 2.385 | 2.450 | 9.5 | 1.8 | 1.8 | 8040 | 8060 | 8080 | |||||||
| 85 | 90 | 85-0.054 | 90+0.035 | 8540 | 8560 | 8580 | ||||||||||||
| 90 | 95 | 90-0.054 | 95+0.035 | 9040 | 9060 | 9080 | 9090 | |||||||||||
| 100 | 105 | 100-0.054 | 105+0.035 | 10050 | 10080 | 10095 | ||||||||||||
| 105 | 110 | 105-0.054 | 110+0.035 | 10560 | 10580 | 10595 | 105110 | |||||||||||
| 110 | 115 | 110-0.054 | 115+0.035 | 11060 | 11080 | 11095 | 110110 | |||||||||||
| 120 | 125 | 120-0.054 | 125+0.040 | 1.8 | 0.6 | 12060 | 12080 | 120110 | ||||||||||
| 125 | 130 | 125-0.063 | 130+0.040 | 12560 | 125110 | |||||||||||||
| 130 | 135 | 130-0.063 | 135+0.040 | 13050 | 13060 | 13080 | 130100 | |||||||||||
| 140 | 145 | 140-0.063 | 145+0.040 | 14050 | 14060 | 14080 | 140100 | |||||||||||
| 150 | 155 | 150-0.063 | 155+0.040 | 15050 | 15060 | 15080 | 150100 | |||||||||||
| 160 | 165 | 160-0.063 | 165+0.040 | 9.5 | 16050 | 16060 | 16080 | 160100 | ||||||||||
| 170 | 175 | 170-0.063 | 175+0.040 | 17050 | 17080 | 170100 | ||||||||||||
| 180 | 185 | 180-0.063 | 175+0.040 | 18050 | 18060 | 18080 | 180100 | |||||||||||
| 190 | 195 | 190-0.072 | 195+0.046 | 19050 | 19060 | 19080 | 190100 | 190120 | ||||||||||
| 200 | 205 | 200-0.072 | 205+0.046 | 20050 | 20060 | 20080 | 200100 | 200120 | ||||||||||
| 220 | 225 | 220-0.072 | 225+0.046 | 9.5 | 22050 | 22060 | 22080 | 220100 | 220120 | |||||||||
| 240 | 245 | 240-0.072 | 245+0.046 | 24050 | 24060 | 24080 | 240100 | 240120 | ||||||||||
| 250 | 255 | 250-0.072 | 255+0.052 | 25050 | 25060 | 25080 | 250100 | 250120 | ||||||||||
